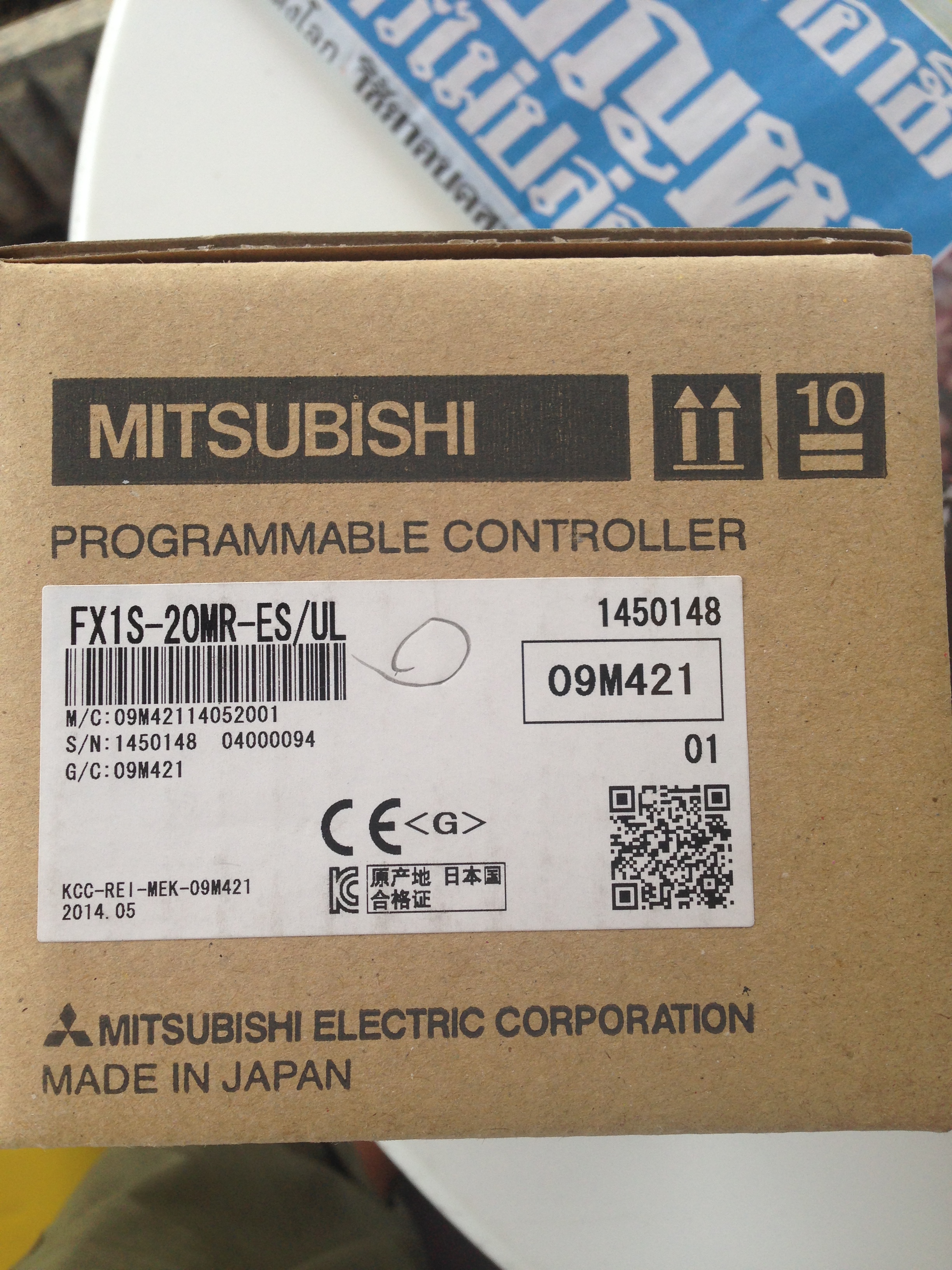

Mitsubishi PROGRAMMABLE CONTROLLER FX1S-20MR-ES/UL - PLC ขนาดเล็กประสิทธิภาพสูง

Mitsubishi PROGRAMMABLE CONTROLLER FX1S-20MR-ES/UL คือ PLC (Programmable Logic Controller) ขนาดกะทัดรัดจาก Mitsubishi Electric ในตระกูล MELSEC-F FX1S Series ซึ่งเป็นหนึ่งในซีรีส์ Micro PLC ที่ได้รับความนิยม ออกแบบมาเพื่อควบคุมระบบอัตโนมัติขนาดเล็กถึงกลางได้อย่างมีประสิทธิภาพ ด้วยคุณสมบัติที่ครบครันในตัวเครื่องเดียว (Built-in CPU, Power Supply, Input/Output) และเอาต์พุตแบบรีเลย์ ทำให้ FX1S-20MR-ES/UL เป็นตัวเลือกที่เหมาะสำหรับงานที่ต้องการความน่าเชื่อถือสูง และการประหยัดพื้นที่ในการติดตั้ง

คุณสมบัติเด่น

• รวมฟังก์ชันในตัวเดียว (All-in-one): เป็น CPU Unit ที่มีแหล่งจ่ายไฟ (100-240VAC), Input และ Output ในตัว ทำให้ประหยัดพื้นที่และลดความซับซ้อนในการเดินสาย

• จำนวน I/O รวม 20 จุด: ประกอบด้วย 12 Digital Inputs และ 8 Relay Outputs เพียงพอสำหรับการควบคุมงานขนาดเล็ก

• เอาต์พุตแบบ Relay: ให้ความยืดหยุ่นในการเชื่อมต่อกับโหลดประเภทต่างๆ ทั้ง AC และ DC (สูงสุด 2A ต่อจุด)

• หน่วยความจำโปรแกรม 2000 Steps (EEPROM): ไม่จำเป็นต้องใช้แบตเตอรี่สำรองในการเก็บโปรแกรม ทำให้ลดการบำรุงรักษา

• การประมวลผลความเร็วสูง: มีความเร็วในการสแกนโปรแกรมที่ 0.55 – 0.7 μs/instruction ทำให้ตอบสนองต่อการควบคุมได้อย่างรวดเร็ว

• ฟังก์ชัน High-speed Counters และ Pulse Train Outputs ในตัว:

  • รองรับ High-speed counters แบบ Single phase สูงสุด 60kHz และ Two phases สูงสุด 30kHz

  • มี Pulse Train Outputs 2 จุด ที่ความถี่สูงสุด 100kHz (เหมาะสำหรับงาน Positioning)

• พอร์ตสื่อสาร RS422 ในตัว: สามารถเชื่อมต่อกับอุปกรณ์ภายนอกหรือระบบเครือข่ายได้ (ผ่าน Communication boards เสริม)

• มี Real-Time Calendar Clock ในตัว: สำหรับงานที่ต้องการการจับเวลาหรือตั้งเวลาตามปฏิทิน

• ขนาดกะทัดรัดและติดตั้งง่าย: ด้วยขนาด 75 x 90 x 75 มม. และสามารถติดตั้งบนราง DIN Rail ได้

การใช้งานที่แนะนำ

• เครื่องจักรขนาดเล็ก: เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์, เครื่องจักรแปรรูปอาหาร, เครื่องจักรสำหรับงานไม้

• ระบบควบคุมอัตโนมัติในอาคาร: เช่น ระบบควบคุมแสงสว่าง, ระบบควบคุมปั๊มน้ำ, ระบบปรับอากาศขนาดเล็ก

• ไลน์การผลิตขนาดเล็ก: สำหรับการควบคุมลำดับการทำงานของอุปกรณ์ต่างๆ เช่น สายพานลำเลียง, หุ่นยนต์ขนาดเล็ก

• งานควบคุมทั่วไป: ที่ต้องการความน่าเชื่อถือและความยืดหยุ่นของ PLC แต่มีจำนวน I/O ไม่มากนัก

ข้อมูลทางเทคนิค

• ชื่อสินค้าเต็ม: Mitsubishi PROGRAMMABLE CONTROLLER FX1S-20MR-ES/UL

• แบรนด์: Mitsubishi Electric

• รุ่น: FX1S-20MR-ES/UL

• ประเภทสินค้า: Programmable Logic Controller (PLC)

• แรงดันไฟฟ้าแหล่งจ่าย (Supply Voltage): 100 - 240VAC, 50/60Hz

• จำนวน Input Points: 12 จุด (Digital Input)

• จำนวน Output Points: 8 จุด (Relay Output)

• กระแส Output สูงสุด: 2A ต่อจุด

• กำลังไฟฟ้าที่ใช้: 20W

• หน่วยความจำโปรแกรม: 2000 Steps (EEPROM, ไม่ต้องใช้แบตเตอรี่สำรอง)

• ภาษาโปรแกรม: Ladder Logic (โปรแกรมผ่านคอมพิวเตอร์)

• พอร์ตสื่อสาร: 1 x RS422

• อุณหภูมิการทำงาน: 0°C ถึง +55°C

• ขนาด (กว้าง x สูง x ลึก): 75 มม. x 90 มม. x 75 มม.

• น้ำหนัก: ประมาณ 0.4 กก.

• การติดตั้ง: DIN Rail Mount
