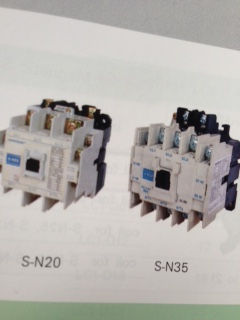

MAGNETIC CONTACTOR - อุปกรณ์สวิตช์ไฟฟ้ากำลังสูง สำหรับงานอุตสาหกรรม

MAGNETIC CONTACTOR (แมกเนติก คอนแทคเตอร์) คืออุปกรณ์สวิตช์ไฟฟ้าที่ทำงานด้วยระบบแม่เหล็กไฟฟ้า (Electromagnetically Controlled Switch) ถูกออกแบบมาเป็นพิเศษเพื่อใช้ในการเปิดและปิดวงจรไฟฟ้าที่มีกระแสไฟฟ้าสูง โดยเฉพาะอย่างยิ่งในงานควบคุมมอเตอร์ อุปกรณ์ให้ความร้อน หรือระบบแสงสว่างขนาดใหญ่ ในระบบอุตสาหกรรมและอาคารพาณิชย์ แตกต่างจากรีเลย์ทั่วไปตรงที่คอนแทคเตอร์ถูกสร้างมาเพื่อรองรับกระแสโหลดที่สูงกว่าและมีความทนทานต่อการใช้งานหนักซ้ำๆ ได้ดีกว่า

คอนแทคเตอร์ทำงานโดยอาศัยหลักการของขดลวดแม่เหล็กไฟฟ้า (Coil) เมื่อจ่ายแรงดันไฟฟ้าให้กับคอยล์ จะเกิดสนามแม่เหล็กดึงดูดแกนเหล็กเคลื่อนที่ (Moving Core) ให้มาติดกับแกนเหล็กยึดอยู่กับที่ (Fixed Core) ทำให้หน้าสัมผัสหลัก (Main Contacts) ที่ปกติเป็นแบบ Normally Open (NO) ปิดลง เพื่อจ่ายกระแสไฟฟ้าไปยังโหลด เมื่อหยุดจ่ายไฟให้คอยล์ สนามแม่เหล็กจะสลายไป และสปริงจะดันแกนเหล็กเคลื่อนที่ให้กลับสู่ตำแหน่งเดิม หน้าสัมผัสหลักจึงเปิดออก ตัดกระแสไฟฟ้าจากโหลด

คุณสมบัติเด่น

• ควบคุมโหลดกระแสสูง: ออกแบบมาเพื่อรับมือกับกระแสไฟฟ้าสูง ตั้งแต่ไม่กี่แอมแปร์ไปจนถึงหลายพันแอมแปร์ ทำให้เหมาะสำหรับมอเตอร์ขนาดใหญ่และโหลดกำลังสูง

• การทำงานด้วยแม่เหล็กไฟฟ้า: ใช้คอยล์แม่เหล็กไฟฟ้าในการเปิดและปิดหน้าสัมผัส ช่วยให้สามารถควบคุมจากระยะไกล (Remote Control) และทำงานร่วมกับระบบควบคุมอัตโนมัติ (PLC, Push Button) ได้ง่าย

• หน้าสัมผัสหลัก (Main Contacts): โดยทั่วไปเป็นแบบ Normally Open (NO) ซึ่งจะปิดลงเมื่อคอนแทคเตอร์ทำงาน เพื่อจ่ายไฟให้กับโหลด ทำจากวัสดุที่มีคุณสมบัติทางไฟฟ้าและความร้อนดีเยี่ยม เช่น เงินหรือโลหะผสมเงิน

• หน้าสัมผัสช่วย (Auxiliary Contacts): มักจะมีหน้าสัมผัสเสริมทั้งแบบ Normally Open (NO) และ Normally Closed (NC) ซึ่งใช้สำหรับวงจรควบคุม, การส่งสัญญาณสถานะ, หรือการอินเตอร์ล็อก (Interlocking) เพื่อความปลอดภัยในการทำงาน

• การป้องกัน Arc (Arc Suppression): ออกแบบมาเพื่อลดการเกิดประกายไฟ (Arcing) เมื่อหน้าสัมผัสเปิด-ปิดวงจร ซึ่งช่วยลดการสึกหรอและยืดอายุการใช้งานของหน้าสัมผัส

• คุณสมบัติ Zero-Cross (สำหรับ AC Contactor): คอนแทคเตอร์บางรุ่น โดยเฉพาะที่ใช้กับโหลด AC จะมีฟังก์ชัน Zero-cross ที่ช่วยให้หน้าสัมผัสเปิด-ปิดวงจรเมื่อแรงดันไฟฟ้าเป็นศูนย์ เพื่อลดสัญญาณรบกวนทางไฟฟ้า (Noise) และป้องกันการเกิด Transient Voltage Spikes

• ความทนทานสูง: สร้างขึ้นมาให้มีความแข็งแรงทนทานสำหรับการใช้งานในอุตสาหกรรม สามารถทนต่อการเปิด-ปิดวงจรซ้ำๆ ได้เป็นจำนวนมาก

การใช้งานที่แนะนำ

• ควบคุมมอเตอร์ไฟฟ้า: เป็นส่วนประกอบหลักของวงจรสตาร์ทมอเตอร์ (Motor Starter) เพื่อเปิด/ปิด และป้องกันมอเตอร์จากกระแสเกินเมื่อทำงานร่วมกับโอเวอร์โหลดรีเลย์ (Overload Relay)

• ควบคุมระบบแสงสว่าง: ใช้ในการควบคุมการเปิด-ปิดระบบแสงสว่างขนาดใหญ่ในอาคารพาณิชย์ โรงงาน หรือพื้นที่สาธารณะ

• ควบคุมอุปกรณ์ให้ความร้อน: เช่น ฮีทเตอร์ในเตาอบอุตสาหกรรม หรือระบบทำความร้อนต่างๆ ที่ต้องการการควบคุมอุณหภูมิ

• ระบบปรับอากาศและทำความเย็น (HVAC Systems): ใช้ควบคุมการทำงานของคอมเพรสเซอร์และพัดลมในระบบปรับอากาศขนาดใหญ่

• การกระจายกำลังไฟฟ้า: ใช้ในการควบคุมการไหลของกระแสไฟฟ้าไปยังส่วนต่างๆ ของระบบจ่ายไฟ

• งานอัตโนมัติอุตสาหกรรม: เป็นหัวใจสำคัญของระบบควบคุมอัตโนมัติที่ต้องการการสลับโหลดไฟฟ้ากำลังสูง

ข้อมูลทางเทคนิค (ทั่วไป - โปรดระบุแบรนด์และรุ่นเฉพาะเพื่อข้อมูลที่แม่นยำ)

Magnetic Contactor มีหลากหลายผู้ผลิตและรุ่นย่อย แต่โดยทั่วไปจะมีคุณสมบัติทางเทคนิคที่สำคัญดังนี้:

• พิกัดกระแส (Rated Current, In): ระบุเป็น A (แอมแปร์) เช่น 9A, 12A, 18A, 25A, 32A, 50A, 100A, 200A เป็นต้น

• พิกัดแรงดันโหลด (Rated Load Voltage, Ue): แรงดันไฟฟ้าที่คอนแทคเตอร์สามารถควบคุมได้ เช่น 220V, 380V, 440V, 690V AC หรือบางรุ่นสำหรับ DC

• แรงดันคอยล์ (Coil Voltage): แรงดันไฟฟ้าที่ใช้ในการควบคุมคอยล์ของคอนแทคเตอร์ เช่น 24VDC, 24VAC, 110VAC, 220VAC, 380VAC

• จำนวน Poles: 3 Pole (สำหรับมอเตอร์ 3 เฟส) หรือ 4 Pole

• ประเภทการใช้งาน (Utilization Category): ตามมาตรฐาน IEC 60947-4-1

  • AC-1: สำหรับโหลดที่ไม่ใช่มอเตอร์ หรือโหลดความต้านทาน (Resistive Load) เช่น ฮีทเตอร์

  • AC-3: สำหรับสตาร์ทและหยุดมอเตอร์แบบกรงกระรอก (Squirrel-cage motors) โดยมีการตัดกระแสขณะมอเตอร์ทำงาน

  • AC-4: สำหรับสตาร์ทและหยุดมอเตอร์แบบกรงกระรอกด้วยการ Inching หรือ Plugging (การกลับทิศทางอย่างรวดเร็ว) ซึ่งมีกระแสสูงกว่า AC-3

• อายุการใช้งาน (Electrical/Mechanical Life): ระบุเป็นจำนวนครั้งของการเปิด-ปิด (Operations)

• มาตรฐานที่รองรับ: IEC, UL, CSA, NEMA (สำหรับมาตรฐานอเมริกา)
