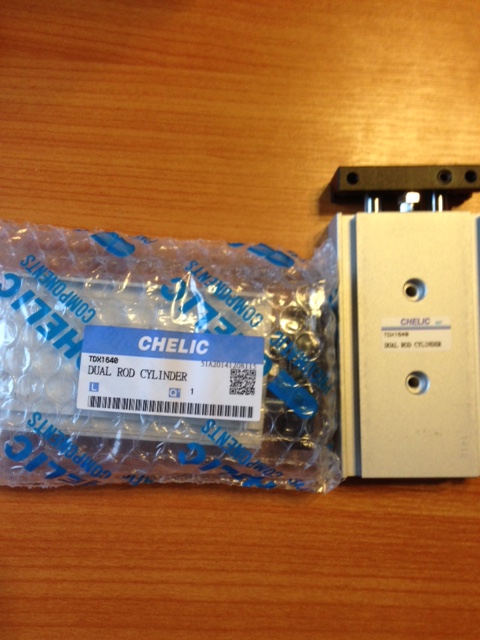

TDX series DUAL ROD CYLINDER TDX-16 - กระบอกลมนิวเมติกส์ 2 ก้านสูบ ขนาด Ø16 มม.

TDX series DUAL ROD CYLINDER TDX-16 คือ กระบอกลมนิวเมติกส์ (Pneumatic Cylinder) ชนิดพิเศษที่มี ก้านสูบสองด้าน (Dual Rod) ซึ่งหมายความว่ามีก้านสูบยื่นออกมาทั้งสองฝั่งของลูกสูบ ทำให้มีความมั่นคงในการเคลื่อนที่สูงและสามารถรับแรงในแนวรัศมี (Radial Load) ได้ดีกว่ากระบอกลมแบบก้านสูบเดียว รหัส TDX Series มักจะเป็นกระบอกลมจากผู้ผลิตในเอเชีย เช่น CHELIC (ชีลิค)

สำหรับรหัส TDX-16 สามารถตีความได้ดังนี้:

• TDX: เป็นรหัสซีรีส์ของกระบอกลมแบบ 2 ก้านสูบ

• 16: หมายถึง Bore Size (เส้นผ่านศูนย์กลางกระบอกสูบ) ขนาด Ø16 มิลลิเมตร

กระบอกลมชนิดนี้มักเป็นแบบ Double Acting (ทำงานสองทาง) ที่มีการเคลื่อนที่ทั้งไปและกลับด้วยแรงดันลม และมีระยะชัก (Stroke Length) ให้เลือกหลากหลายตามการใช้งาน

คุณสมบัติเด่น

• Dual Rod (ก้านสูบสองด้าน): ให้ความมั่นคงในการเคลื่อนที่สูงและลดการบิดตัวของลูกสูบ (Non-rotating) ทำให้เหมาะสำหรับงานที่ต้องการความแม่นยำในการจัดตำแหน่ง และสามารถรับโหลดด้านข้างได้ดี

• Double Acting (ทำงานสองทาง): ลูกสูบสามารถเคลื่อนที่ออกและกลับได้ด้วยแรงดันลมทั้งสองด้าน ทำให้ควบคุมตำแหน่งและการเคลื่อนที่ได้อย่างแม่นยำและรวดเร็ว

• Bore Size Ø16 มม.: เป็นขนาดที่ใช้กันทั่วไปสำหรับงานที่ต้องการแรงผลัก/ดึงปานกลาง และต้องการความเสถียรในการเคลื่อนที่

• ใช้กับ Fluid: Air (อากาศ): ออกแบบมาสำหรับใช้กับลมอัด ซึ่งเป็นแหล่งพลังงานที่สะอาดและปลอดภัยสำหรับงานอุตสาหกรรมส่วนใหญ่

• วัสดุแข็งแรงทนทาน: ผลิตจากวัสดุคุณภาพดีที่ทนทานต่อการใช้งานในสภาพแวดล้อมอุตสาหกรรม

• การรองรับแรงดัน: โดยทั่วไปรองรับแรงดันใช้งานมาตรฐานของระบบนิวเมติกส์ (เช่น 0.1 - 0.7 MPa หรือ 1 - 7 kgf/cm²)

• ความเร็วในการทำงาน: สามารถทำงานด้วยความเร็วปานกลางถึงสูง

• อาจมาพร้อมแม่เหล็กในตัว (With Magnet): เพื่อใช้ร่วมกับเซ็นเซอร์ตรวจจับตำแหน่ง (Magnetic Sensor / Proximity Sensor) สำหรับการตรวจสอบตำแหน่งของลูกสูบ

การใช้งานที่แนะนำ

• งานหนีบและจับยึด (Clamping & Gripping): ใช้ใน Jig & Fixture ที่ต้องการการจับยึดชิ้นงานอย่างมั่นคงและปราศจากการบิด

• การผลักและดัน (Pushing & Pressing): สำหรับงานที่ต้องการแรงผลักที่มั่นคงและควบคุมทิศทางได้ดี เช่น การดันชิ้นงานเข้าแม่พิมพ์

• การยกและวาง (Lifting & Placing): ในระบบ Pick & Place ที่ต้องการความแม่นยำในการเคลื่อนที่แนวตั้ง

• การจัดตำแหน่ง (Positioning): ใช้ในการจัดตำแหน่งชิ้นงานหรืออุปกรณ์ในไลน์การผลิต

• ในเครื่องจักรสำหรับอุตสาหกรรม: บรรจุภัณฑ์, อิเล็กทรอนิกส์, พลาสติก, อัตโนมัติทั่วไป

ข้อมูลทางเทคนิค (โดยทั่วไปสำหรับกระบอกลมรุ่น TDX-16 - อาจแตกต่างกันไปตามผู้ผลิต)

• ชื่อสินค้าเต็ม: TDX series DUAL ROD CYLINDER TDX-16 (อาจมีรหัสต่อท้ายระบุ Stroke Length เช่น TDX-16-50)

• ประเภทสินค้า: Pneumatic Cylinder (กระบอกลมนิวเมติกส์)

• Series: TDX

• Action: Double Acting (ทำงานสองทาง)

• Bore Size (เส้นผ่านศูนย์กลางกระบอกสูบ): Ø16 มม.

• Stroke Length (ระยะชัก): มีให้เลือกหลากหลาย (เช่น 10, 20, 30, 50, 75, 100 มม. หรือมากกว่า)

• Fluid: Air (อากาศ)

• Operating Pressure Range (ช่วงแรงดันใช้งาน): 0.1 MPa (1 kgf/cm²) ถึง 0.7 MPa (7 kgf/cm²)

• Max. Service Pressure (แรงดันบริการสูงสุด): เช่น 0.9 MPa (9 kgf/cm²)

• Ambient and Fluid Temperature: 0°C ถึง 60°C

• Operated Speed (ความเร็วการทำงาน): 50 มม./วินาที ถึง 500 มม./วินาที

• Port Size (ขนาดพอร์ตลม): มักเป็น M5x0.8

• Sensing Device: With Magnet (มีแม่เหล็กในตัวสำหรับเซ็นเซอร์)

• Mounting Type (รูปแบบการติดตั้ง): Thread Mounting (ยึดด้วยเกลียวที่ปลายกระบอกสูบ) หรือรูปแบบอื่นๆ
