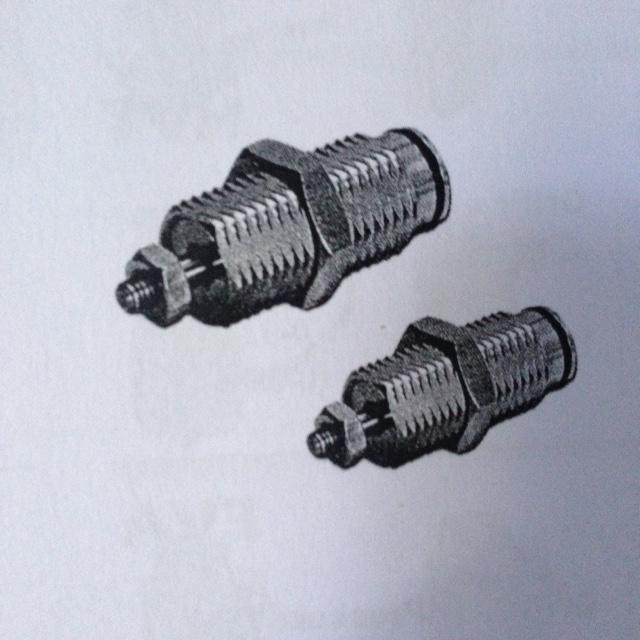

NA2 series CARTRIDGE CYLINDER NA2B-6 - กระบอกลมนิวเมติกส์แบบตลับ (Cartridge Cylinder) ขนาด Ø6 มม.

NA2 series CARTRIDGE CYLINDER NA2B-6 คือ กระบอกลมนิวเมติกส์ (Pneumatic Cylinder) ชนิดหนึ่งที่ออกแบบมาให้มีขนาดกะทัดรัดและสามารถติดตั้งแบบฝัง (Cartridge Type) ได้ โดยทั่วไปแล้ว NA2 Series มักเป็นกระบอกลมแบบ Single Acting (ทำงานทางเดียว) ซึ่งหมายความว่าลูกสูบจะเคลื่อนที่ด้วยแรงดันลมไปในทิศทางเดียว และกลับสู่ตำแหน่งเดิมด้วยสปริง หรือแรงภายนอก

จากข้อมูลที่พบ CHELIC (ชีลิค) เป็นหนึ่งในผู้ผลิตที่ใช้รหัส NA2 Series สำหรับกระบอกลมแบบตลับ โดยรหัส NA2B-6 สามารถตีความได้ดังนี้:

• NA2: เป็นรหัสซีรีส์ของกระบอกลมแบบตลับ (Cartridge Cylinder)

• B: บ่งบอกถึงชนิดของกระบอกลม โดย NA2B คือรุ่นมาตรฐาน (Standard Type) และอาจหมายถึงปลายก้านสูบเป็นแบบเกลียวนอก (Male thread)

• 6: หมายถึง Bore Size (เส้นผ่านศูนย์กลางกระบอกสูบ) ขนาด Ø6 มิลลิเมตร

สำหรับระยะชัก (Stroke Length) ของรุ่น NA2B-6 นี้ โดยทั่วไปแล้ว NA2 Series ของ CHELIC มีระยะชักมาตรฐานให้เลือกคือ 5, 10, และ 15 มม. ดังนั้น "NA2B-6" จึงหมายถึงกระบอกลมที่มี Bore Size Ø6 มม. และมีระยะชักให้เลือกตามมาตรฐานดังกล่าว (เช่น NA2B-6-5, NA2B-6-10, NA2B-6-15)

คุณสมบัติเด่น

• ขนาดกะทัดรัด (Cartridge Type): ออกแบบมาให้มีขนาดเล็ก สามารถติดตั้งในพื้นที่จำกัด หรือติดตั้งแบบฝังในอุปกรณ์และเครื่องจักรได้ง่าย

• Bore Size Ø6 มม.: เหมาะสำหรับงานที่ต้องการแรงผลัก/ดึงไม่มากนัก แต่ต้องการความแม่นยำและการเคลื่อนที่ในพื้นที่จำกัด

• Single Acting (ทำงานทางเดียว): ลูกสูบเคลื่อนที่ด้วยแรงดันลมไปในทิศทางเดียว และกลับด้วยสปริงภายใน (Spring Return) ทำให้การควบคุมง่ายและประหยัดลม

• ใช้กับ Fluid: Air (อากาศ): ออกแบบมาสำหรับใช้กับลมอัด

• ปลายก้านสูบแบบเกลียวนอก (Male Thread): ช่วยให้การติดตั้งและเชื่อมต่อกับอุปกรณ์อื่นทำได้ง่าย

• วัสดุแข็งแรง: ผลิตจากวัสดุที่ทนทานต่อการใช้งานในสภาพแวดล้อมอุตสาหกรรม

• การรองรับแรงดัน: โดยทั่วไปรองรับแรงดันใช้งานมาตรฐานของระบบนิวเมติกส์ (เช่น 1.5 - 6 kgf/cm² หรือ 0.15 - 0.6 MPa)

• ความเร็วในการทำงาน: สามารถทำงานด้วยความเร็วปานกลาง (เช่น 50 - 500 มม./วินาที)

การใช้งานที่แนะนำ

กระบอกลมแบบตลับ NA2B-6 เหมาะสำหรับงานที่ต้องการการเคลื่อนที่เล็กน้อยและแม่นยำในพื้นที่จำกัด เช่น:

• ระบบจับยึด (Clamping): ใช้เป็นกลไกในการจับยึดชิ้นงานขนาดเล็ก

• การจัดเรียง (Arranging) หรือ การเคลื่อนย้าย (Moving) ชิ้นงานขนาดเล็ก

• การหยุด (Stopping) หรือ การผลัก (Pushing) ชิ้นงานในไลน์การผลิต

• เครื่องจักรขนาดเล็ก: เช่น เครื่องมือแพทย์, อุปกรณ์อิเล็กทรอนิกส์, เครื่องจักรสำหรับงานละเอียด

• งาน DIY และงานอดิเรก: ที่ต้องการกลไกการเคลื่อนที่ด้วยลมขนาดเล็ก

ข้อมูลทางเทคนิค (โดยทั่วไปสำหรับ CHELIC NA2B-6 - อาจแตกต่างกันไปตามผู้ผลิต)

• ชื่อสินค้าเต็ม: NA2 series Cartridge Cylinder NA2B-6

• แบรนด์หลักที่พบ: CHELIC

• ประเภทสินค้า: Pneumatic Cartridge Cylinder (กระบอกลมนิวเมติกส์แบบตลับ)

• Model: NA2B (Standard Type)

• Bore Size (เส้นผ่านศูนย์กลางกระบอกสูบ): Ø6 มม.

• Standard Stroke Length (ระยะชักมาตรฐาน): 5 มม., 10 มม., 15 มม. (ต้องระบุเมื่อสั่งซื้อ)

• Action: Single Acting (ทำงานทางเดียว)

• Fluid: Air (อากาศ)

• Pressure Range (ช่วงแรงดันใช้งาน): 1.5 ~ 6 kgf/cm² (150 ~ 600 kPa)

• Max. Service Pressure (แรงดันบริการสูงสุด): 7 kgf/cm² (700 kPa)

• Ambient and Fluid Temperature: 0°C ~ 60°C

• Operated Speed (ความเร็วการทำงาน): 50 ~ 500 มม./วินาที

• Rod End Type: Male thread (ปลายก้านสูบเกลียวนอก)
